От Netburst к Core: архитектурная революция (2006–2008)
Кризис Pentium 4 и спасение Core
Начало 2000-х годов было кризисным для Intel. Архитектура Netburst (Pentium 4), хотя и позволила достичь высоких тактовых частот (до 3,2 ГГц), страдала от колоссального энергопотребления и теплоудаления. Процессоры требовали дорогостоящих систем охлаждения и генерировали избыточное количество тепла.
Поворотным моментом стала архитектура Core (2006), разработанная на базе микроархитектуры Pentium M. Эта платформа принесла революционные изменения:
- Wide Dynamic Execution: позволила ядрам выполнять больше команд за один такт
- Intelligent Power Capability: система управления мощностью, отключавшая неиспользуемые узлы
- Встроенный контроллер памяти: исключила узкие места в передаче данных
Процессоры Core 2 Duo (Conroe) обеспечили 40% увеличение производительности при одновременном 40% снижении энергопотребления.
Эпоха многоядерности: 2011–2015
Sandy Bridge и LGA1155 (2011)
.png)
Ключевые достижения
- Новый сокет LGA1155
- 32-нм технологический процесс
- 20% прирост IPC
- Встроенная графика HD Graphics 3000
- Поддержка PCIe 2.0 (16 линий)
Производительность
Sandy Bridge превосходил Nehalem на 30–40% в зависимости от типа нагрузки.
Новые инструкции: SSE4.2, AVX, AES-NI
Ivy Bridge и революция FinFET (2012)
.png)
Ivy Bridge стал первым процессором, применившим 3D-транзисторы (FinFET) на 22-нм процессе. Вместо плоских токопроводящих каналов были внедрены трехмерные структуры.
Результаты:
- Более эффективное использование площади кристалла
- Снижение тока утечки
- Улучшенный контроль электрических свойств
- Снижение энергопотребления (77 Вт vs 95 Вт)
Минус для оверклокеров: повышенные напряжения для разгона ограничили популярность среди энтузиастов.
Haswell, Broadwell и переход на LGA1150 (2013–2014)
.png)
LGA1150 принес процессоры Haswell с 20% приростом производительности. Intel внедрила NGPTIM (полимерные термоинтерфейсы), что снизило температуры и повысило потенциал разгона.
Haswell добавил: встроенные инструкции для криптографии и более эффективную систему управления энергией.
Broadwell (14 нм) появился в основном в мобильных и серверных сегментах.
LGA1151: легендарная долгоживущая платформа (2015–2019)
.png)
Самая долгоживущая платформа Intel
Выпуск Skylake на LGA1151 в августе 2015 года стал поворотным моментом. В отличие от предыдущей практики быстрой смены сокетов, LGA1151 просуществовала 14 лет, охватив семь поколений процессоров.
Поколения на LGA1151: Skylake (2015), Kaby Lake (2016), Coffee Lake (2017–2018), Comet Lake (2020).
Архитектурные улучшения Skylake:
- Расширенный внутренний буфер
- Улучшенный блок предсказания переходов (Branch Prediction)
- Увеличение скорости кэша L2 и L3
- Увеличение пропускной способности кольцевой шины вдвое
- Поддержка 128 МБ L4 кэша (у некоторых моделей)
Рекордный срок жизни платформы: LGA1151 стала символом длительной поддержки и совместимости.
Гибридная архитектура: Alder Lake и Raptor Lake (2021–2023)
Alder Lake и революция LGA1700 (2021–2022)
.png)
Переход на LGA1700 совпал с представлением 12-го поколения — Alder Lake, которое внесло фундаментальные изменения в философию проектирования Intel.
Революция: гибридная архитектура P+E ядер
- P-cores (Performance cores): на базе микроархитектуры Golden Cove для однопоточной производительности
- E-cores (Efficiency cores): на базе микроarchитектуры Gracemont для многопоточной работы
Результаты:
- Значительное увеличение количества ядер (до 8 P-cores + 16 E-cores)
- Сохранение энергоэффективности
- Гибкое управление питанием
Другие ключевые особенности Alder Lake:
- Двойная поддержка памяти: DDR4-3200 и DDR5-4800
- PCIe 5.0: 16 линий (256 Гб/с пропускной способности)
- Intel 7 технологический процесс
Raptor Lake: отточенная гибридная архитектура (2022–2023)
.png)
Raptor Lake (13-е поколение) сохранил LGA1700 и гибридную архитектуру, но внес существенные улучшения.
Ключевые изменения:
- Увеличение E-cores: с 8 до 12 на базовых моделях
- Флагманские модели: 8 P-cores + 16 E-cores = 24 ядра / 32 потока
- Улучшение частот: базовые выросли на 0,1–0,2 ГГц
- Оптимизация гибридного движка потоков (Thread Director)
Важное отличие: Raptor Lake отказался от поддержки DDR4, оставив только DDR5.
Arrow Lake и революция LGA1851 (2024–2025)
.png)
Физические характеристики LGA1851
Выпуск Arrow Lake в октябре 2024 года ознаменовал собой конец эпохи LGA1700 и начало новой платформы — LGA1851.
- 1851 контакт (дополнительно +151 пин по сравнению с LGA1700)
- Сохранено физическое сечение посадочного гнезда (37.5×45 мм)
- Кулеры LGA1700 физически совместимы с переносом крепежа
Архитектурные улучшения Arrow Lake
Переход на техпроцесс Intel 20A открыл новые возможности.
- Intel AI Engine: встроенный ускоритель для ИИ-вычислений
- Intel Xe 2 графика: улучшенное интегрированное графическое ядро
Конфигурация ядер Arrow Lake-S:
- Флагманские модели: 8 P-cores + 16 E-cores
- Среднетиповые: 6–8 P-cores
- Базовые: 4–6 P-cores
TDP: от 125 Вт до 159 Вт в зависимости от модели.
Революция интерфейсов PCIe на LGA1851
PCIe 5.0: 20 линий вместо 16 на LGA1700.
- 16 линий выделены для дискретной видеокарты
- 4 дополнительные линии для NVMe SSD
Результат: видеокарта и SSD могут работать с максимальной пропускной способностью одновременно.
Видеовыходы и интерфейсы:
- DisplayPort 2.0 с UHBR20: до 80 Гбит/с для 4K@240 Гц
- HDMI 2.1: для совместимости с бытовой электроникой
- Thunderbolt 4 и USB4 встроены в интегрированный графический блок
Максимальная память: 192 ГБ (4 DIMM слота) с поддержкой ECC.
Сравнение платформ: LGA1700 vs LGA1851
.png)

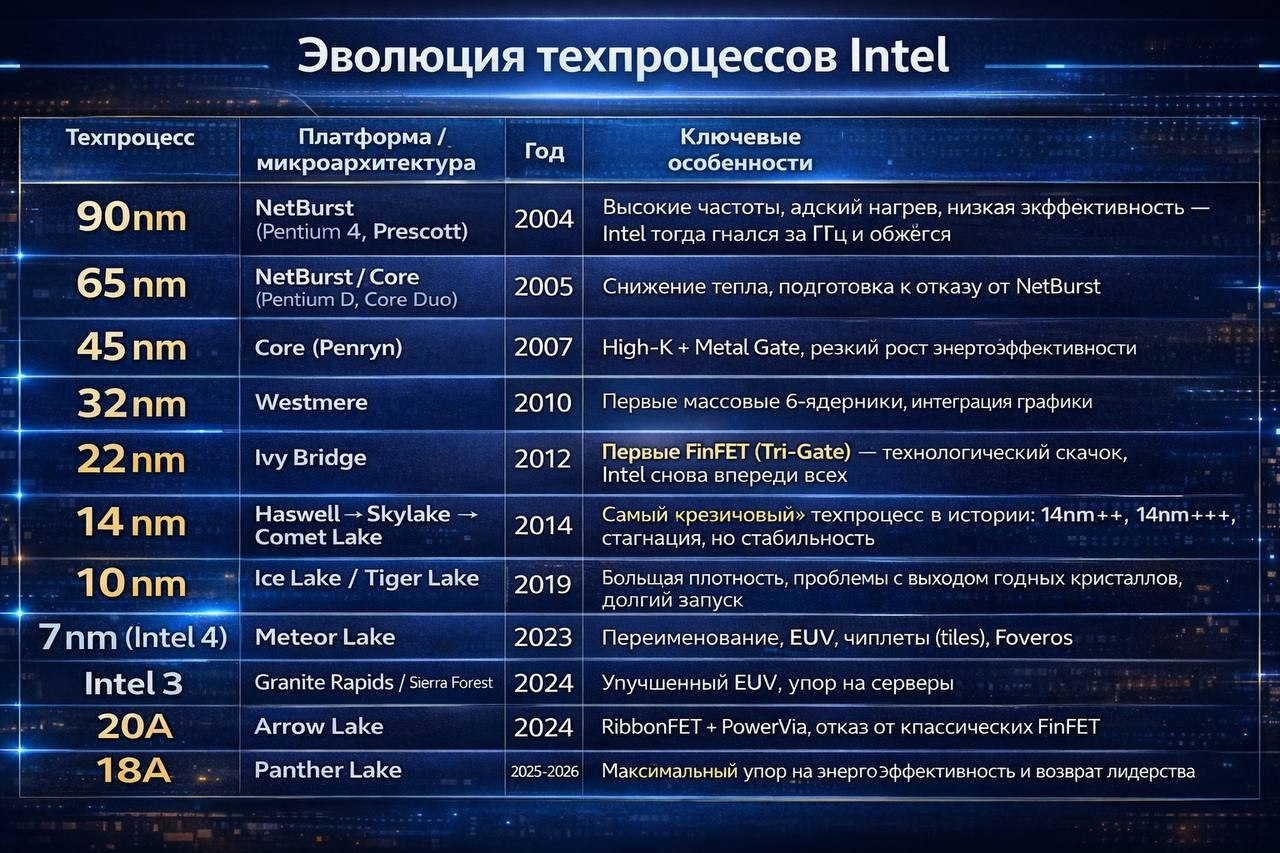

Эволюция техпроцессов
Ключевые тренды развития
1. От частоты к архитектуре: Переход от увеличения тактовой частоты к улучшению IPC (инструкций за такт).
2. Многоядерность как необходимость: Эволюция от одноядерных к гибридным архитектурам с ядрами разных типов.
3. Энергоэффективность: От требовательных к охлаждению конструкций к модульным системам с P-cores и E-cores.
4. Интеграция функций: Встроенная графика, встроенные контроллеры, встроенные ускорители (AI Engine).
5. Расширение интерфейсов: PCIe 2.0 (16x) → PCIe 5.0 (20x), DisplayPort 1.4 → 2.0.
6. Долгосрочная поддержка: От смены сокетов каждое поколение к более долгоживущим платформам.
Выводы и рекомендации
Эволюция платформ Intel представляет собой адаптивное развитие, где каждое новое поколение является ответом на конкретные вызовы времени.
Критические моменты для специалистов:
- Несовместимость платформ: Arrow Lake требует нового сокета LGA1851 и чипсетов 800-й серии
- Смена требований памяти: Arrow Lake и позже поддерживают только DDR5
- Долгосрочная ценность: LGA1851 ожидается на 2–3 года (планы на 2025–2026)
- Встроенные ускорители: Intel AI Engine открывает новые возможности для ИИ-приложений
Платформы Intel продолжают эволюционировать, предоставляя пользователям инструменты для работы с современными рабочими нагрузками. Понимание этой эволюции критически важно для правильного выбора систем.
